| 規 格 說 明 | 數量 | 原產地 |
| 新代系統(22M)；(或另選北京凱恩帝系統))(另有配置表) Z軸新代伺服電機3.0KW、Z帶抱閘； X軸(22KW)/Y(22KW)/Z軸配驅動器； 主軸驅動器11KW-42000； 預留四軸轉臺端口； |
全套 | 臺灣 |
| X/Y軸配直線電機(含動子、定子) (晶雕直電JDZD-J10) | 全套 | 深圳 |
| X/Y軸配光珊尺、100nm讀數頭(雷尼紹)（或同等級品牌） | 全套 | 英國 |
| Z軸用力士樂C3級(3216)滾珠絲桿 | 全套 | 德國 |
| X/Y/Z軸用力士樂精密級直線導軌(X45-2滾珠，Y35-4滾柱，Z35-2滾柱) | 全套 | 德國 |
可選項:
|
2個 | 惠州 |
| 德杰24位圓盤式刀庫 (換刀速度1.2秒、左右鏡向各1個)(或同等級品牌) | 共2個 | 深圳 |
| 床身XYZ軸全鑄鐵、主要配件為鑄鐵機械零配件(HT300)、鋼結底座； 《發明專利證書》專利號:ZL202210807456.3 |
全套 | 自制 |
| 配電柜恒溫系統（雷德） | 1套 | 東莞 |
| 施耐德電氣配件（施耐德） | 1批 | 天津 |
| TPI/NSK P4級角接觸配對軸承、(或同等級品牌) | 全套 | 進口 |
| 主軸油冷機 （雷德） | 1臺 | 東莞 |
| 電子手輪（昱普） | 1套 | 廣州 |
| 對刀儀（深圳精雕 ） | 1個 | 自制 |
| X/Y/Z軸配風琴罩 | 各1套 | 自制 |
| X/Y/Z軸配塑料拖鏈(鼎泰) | 各1套 | 東莞 |
| 自動潤滑油泵（寶騰） | 1套 | 東莞 |
| 空氣過濾器（日本雷曼 M107-A空氣過濾器） | 2套 | 浙江 |
| 噴水裝置 | 2套 | 自制 |
| 氣槍、水槍 | 各1把 | 浙江 |
| 水泵750W（斯納爾） | 2個 | 常州 |
| 機床附件 | 1套 | 深圳 |
| 客戶要求: 1 、增加 12 套電磁閥供治具連動用。 2 、預留255四軸轉臺空間。 3、增加鏈板排渣機。 |
全套 | 自制 |

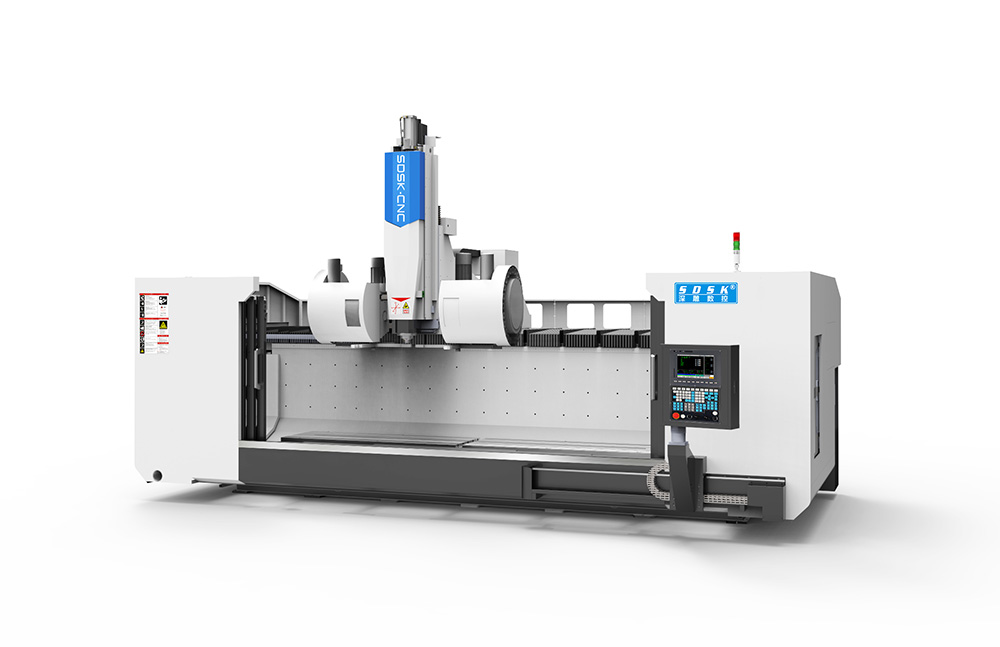

| 機型 | SD1060V8Z-HSK-E40 |
| 外型尺寸 | 長2500寬3600高2900左右 |
| 工作臺尺寸 | X1000*Y600（T槽M10） |
| 主軸鼻端至臺面 | 最高650～最低200 |
| 刀庫至臺面 | 最高500左右 |
| X/Y/Z行程 | X1050 Y650 Z450 |
| X1X2最快加速度 | 0.5～0.8G左右 |
| 最大空走速度XYZ | X70米/分鐘左右(備注:加速度越高快移速度會隨著降低) Y70米/分鐘 Z48米/分鐘 |
| 最大加工速度 | 12米/分鐘 |
| 輪廓控制方式XY | 全閉環 |
| 伺服系統 | 交流伺服 |
| 系統分辨率 | 0.002 |
| 三軸垂直度 | 0.015mm |
| 整機定位精度 | 士0.02mm |
| 局布定位精度 | 300 mm內±0.01mm |
| 重復定位精度 | 0.004mm |
| 電主軸數 | 1個 |
| 電主軸額定功率 | 11KW |
| 電主軸瞬時功率 | 15KW |
| 電主軸額定扭矩(S1) | 5.8Nm |
| 電主軸額定扭矩(S6) | 8.7Nm |
| 電主軸額定轉速 | 18000rpm/min |
| 電主軸最大轉速 | 42000rpm/min |
| 夾持刀柄 | HSK-E40 |
| 圓盤刀庫(隨機頭移動) | 2*24=48位 |
| 換刀方式 | 自動 |
| 對刀方式 | 自動 |
| 臺面承受負荷 | 1000Kg |
| 額定電壓 | 380V/50HZ |
| 整機最大功率 | 60KW左右 |
| 整機重量 | 8000Kg左右 |
| 1. | 控制器 | 11. | 機械、電氣、操作說明書1本 |
| 2. | 直結式短鼻主軸 | 12. | 剛性攻牙功能 |
| 3. | 自動潤滑系統 | 13. | 配電柜恒溫空調系統 |
| 4. | 地基可調墊塊 | 14. | 《操作說明書》《程序說明書》《使用說明書》 |
| 5. | 工具箱 | 15. | 刀柄5個（含拉釘、扳手） |
| 6. | 工作燈 | 16. | 鎖刀座 |
| 7. | 警示燈 | 17. | M12馬鐵 |
| 8. | 主軸吹氣裝置 | 18. | |
| 9. | 傳輸線 | 19. | 鎖咀 ER25（4-12） 1套 |
| 10. | 全封閉式護罩 | 20. | 護罩 |
| 序號 | 環境項目 | 項目要求標準 |
| 1. | 電源要求 | AC380V（4P）50-60Hz，空氣開關 100A，電源電壓波動范圍 380V±10%以內 |
| 2. | 空氣壓縮機 | 使用螺桿式壓縮機，儲氣罐，三級過濾，≥0.55Mpa，流量≥100L/min |
| 3. | 真空壓力 | ≥0.6 mpa |
| 4. | 空氣干燥機 | 必須有空氣干燥機，帶自動排水功能 |
| 5. | 環境噪音/振動 | ≤75dba |
| 6. | 地面要求 | 地面要求平整，穩固，最高點與最低點相差不超過 5mm |
| 7. | 環境濕度 | 建議 45%-65% |
| 8. | 氣體水分含量 | 無水分 |
聯系人：周先生
手機：13924586646
電話：0755-29423909
郵件：sz_jdsk@163.com
地址：深圳市光明新區公明街道辦西田社區第四工業區6棟A區二樓/第三工業區29/30/31棟
